功率半导体全产业链体系完整框架
产业框架摘要

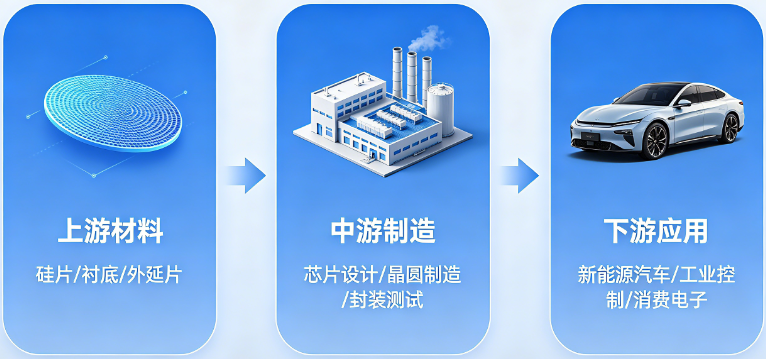

功率半导体为电能转换、能源调控核心电子元器件，覆盖电力电子、新能源载具、工业伺服、轨道交通、算力电源、消费电子六大终端场景。全产业链遵循“上游衬底与外延材料→上游特种电子化学品/工艺设备→中游晶圆制造→中游封装测试→下游模组集成→终端应用市场→配套支撑体系”六级分层结构，核心技术壁垒集中于宽禁带半导体衬底、高耐压外延生长、超高压功率器件晶圆工艺、高可靠封装四大环节，本文完整覆盖全链条细分材料、设备、工艺、产品、应用赛道，无关键技术与产业环节遗漏。
一、上游核心原材料体系（产业基础层，材料壁垒源头）
1.1 半导体衬底基材（功率器件载体，一级核心壁垒）
1.1.1 硅基衬底（Si，传统功率器件主流）
产品细分：低阻抛光硅片、高阻外延硅衬底、IGBT专用厚外延硅片、FRD快恢复二极管专用衬底、MOSFET沟槽型硅衬底
关键技术：低缺陷单晶硅拉制、超薄硅片精密研磨、背面金属化预处理、低氧含量晶体控制
应用匹配：低压MOS、中高压IGBT、晶闸管、整流二极管
1.1.2 碳化硅衬底（SiC，第三代宽禁带核心）
产品细分：4英寸/6英寸N型导电SiC衬底、半绝缘SiC衬底、零微管高纯单晶衬底
关键技术：PVT物理气相传输单晶生长、衬底CMP化学机械抛光、表面台阶度精密控制、缺陷密度抑制工艺
应用匹配：车载主驱功率模块、高压储能变流器、光伏逆变器、工业高压变频器
1.1.3 氮化镓衬底（GaN，第三代宽禁带低压高频路线）
产品细分：硅基GaN异质外延衬底、蓝宝石基GaN衬底、SiC基GaN衬底
关键技术：二维电子气调控、异质外延应力释放、高击穿电压缓冲层生长
应用匹配：快充电源、服务器高频电源、小型储能逆变器、射频功率器件
1.1.4 其他特种衬底
氧化镓衬底（Ga₂O₃）：超高压器件前沿基材；金刚石衬底：高散热功率器件复合基材
1.2 外延片材料（功率器件功能层，二级核心壁垒）
硅基外延：IGBT厚层漂移区外延、沟槽MOS薄外延、低漏电流FS型外延
SiC外延：4H-SiC同质外延、AlGaN缓冲层外延、台阶型掺杂外延
GaN外延：AlGaN/GaN HEMT外延、高电子迁移率势垒层外延
核心工艺：LPCVD低压化学气相沉积、MOCVD金属有机气相沉积、外延层厚度均匀性调控、原位掺杂浓度精准控制
1.3 电子化学品（晶圆制造配套耗材）
1.3.1 光刻配套材料
光刻胶：厚胶功率器件光刻胶、宽禁带专用光刻胶、深紫外DUV光刻胶；配套显影液、剥离液、增粘剂
1.3.2 刻蚀与薄膜材料
特种气体：硅烷、氨气、三甲基铝、高纯氯气、六氟化硫、碳化硅刻蚀专用混合气体
靶材：高纯铝靶、铜靶、钛钨阻挡层靶、镍钯金复合靶、SiC专用合金靶
湿化学品：高纯硫酸、氢氟酸、电子级氨水、金属蚀刻液、硅片抛光液
1.3.3 封装辅材
键合丝：高纯铝丝、金线、铜合金键合丝、银合金键合带
封装胶体：高导热环氧塑封料、SiC模块高耐温硅胶、绝缘灌封胶
基板材料：DBC覆铜陶瓷基板（氧化铝/氮化铝）、AMB活性金属钎焊基板、IMS绝缘金属基板
焊接材料：纳米银焊膏、低温锡银铜焊片、真空烧结银浆料
二、上游专用工艺设备体系（制造装备壁垒，资本密集型环节）
2.1 衬底与外延生长设备
硅单晶炉：直拉式单晶硅长晶炉、区熔高阻单晶炉
SiC单晶生长炉：PVT碳化硅长晶炉、高温单晶退火炉
外延设备：硅基LPCVD外延炉、SiC MOCVD外延设备、GaN金属有机气相沉积设备
衬底后处理：单晶切片机、双面研磨机、CMP化学机械抛光机、表面缺陷检测设备
2.2 功率晶圆制造前段设备
光刻设备：步进式光刻机、厚胶专用光刻系统、宽禁带专用紫外曝光机
刻蚀设备：硅基干法刻蚀机、SiC感应耦合ICP刻蚀机、沟槽刻蚀专用设备、湿法腐蚀清洗台
离子注入设备：高压大功率离子注入机、多元素高温退火炉、快速热退火RTP设备
薄膜沉积设备：PVD物理气相沉积、ALD原子层沉积、氧化扩散炉
2.3 晶圆后段检测设备
电学测试：晶圆探针台、高压功率器件参数测试仪、击穿电压扫描测试系统
缺陷检测：光学AOI晶圆检测仪、原子力显微镜AFM、SEM扫描电镜、衬底微管缺陷检测仪
2.4 封装测试专用设备
封装工艺：晶圆切割划片机、真空共晶烧结炉、键合机、塑封压机、激光打标机
可靠性测试：高低温循环箱、湿热老化箱、功率循环测试设备、雪崩耐量冲击测试台、热阻测试仪
三、中游晶圆制造环节（芯片工艺核心，技术迭代核心赛道）
3.1 硅基功率器件晶圆工艺体系
3.1.1 低压功率MOSFET（30V-200V）
工艺路线：沟槽型Trench MOS、屏蔽栅SGT MOS、超结Super Junction MOS
核心工艺：沟槽干法刻蚀、多晶硅栅沉积、源极离子注入、背面减薄金属化
产品覆盖：低压快充、笔记本电源、消费电子开关电源
3.1.2 中高压IGBT（600V-6500V）
工艺路线：平面型IGBT、沟槽场截止FS-IGBT、载流存储型CS-IGBT、RC-IGBT集成反向二极管
核心工艺：厚外延漂移区、场截止层注入、背面超薄研磨、铝金属化钝化
产品覆盖：光伏逆变器、工业变频器、新能源汽车辅助电控、轨道交通牵引变流器
3.1.3 整流与晶闸管器件
FRD快恢复二极管、肖特基二极管、单向/双向晶闸管、可控硅GTO
3.2 第三代宽禁带功率器件晶圆工艺
3.2.1 SiC功率器件（600V-1700V主流）
器件类型：SiC MOSFET、SiC JFET、SiC肖特基势垒二极管SBD、SiC集成模块芯片
核心特有工艺：高温离子注入、碳空位缺陷钝化、栅氧高温退火、低界面态密度栅介质制备
3.2.2 GaN功率器件（20V-650V）
器件类型：常关型p-GaN HEMT、增强型氮化镓功率开关管
核心特有工艺：AlGaN势垒层刻蚀、栅极凹槽工艺、钝化层应力调控
3.3 晶圆制造企业分层
IDM全流程厂商：自主衬底+外延+晶圆制造+封装一体化（英飞凌、安森美、斯达半导、华润微）
纯晶圆代工厂：功率器件专用代工平台（华虹半导体、士兰微代工线、台积电功率工艺线）
宽禁带专项代工：SiC/GaN专属晶圆代工（三安光电、天岳先进配套代工线）
四、中游封装测试环节（器件可靠性落地关键）
4.1 分立器件封装工艺体系
传统封装：TO-220、TO-247、TO-252、SOT-23、DFN、QFN贴片功率封装
宽禁带专用分立封装：高散热TO-247-4L、高压绝缘DFN8x8封装
核心工艺：晶圆切割、芯片固晶、铝丝/铜线键合、环氧塑封、切筋成型、直流/交流参数测试、可靠性分选
4.2 功率模块封装工艺体系（产业高价值环节）
4.2.1 硅基IGBT模块封装
封装结构：单管模块、两电平逆变模块、三相全桥模块、PFC升压模块
核心工艺：DBC陶瓷基板烧结、纳米银真空烧结、大面积铝带键合、高导热灌封、双面散热结构制备
4.2.2 SiC高压功率模块封装
特有工艺：AMB氮化铝基板、低温烧结银、无焊层柔性键合、高温耐老化封装胶、均压缓冲层集成
产品形态：车载800V主驱模块、储能1500V高压变流模块
4.3 全流程可靠性测试体系
电学测试：静态击穿电压、导通电阻、阈值电压、反向漏电流、开关损耗动态测试
环境可靠性：温度循环、温度冲击、湿热高压偏置、功率循环老化、雪崩耐受、振动冲击测试
失效分析：SEM界面观测、热阻检测、超声扫描无损检测、键合界面断裂分析
五、下游模组集成环节（器件到终端的中间载体）
5.1 电源转换模组
消费电源：快充PD模组、笔记本适配器电源板、电视开关电源模组
工业电源：AC-DC工业开关电源、DC-DC隔离降压模组、高压可编程直流电源
算力服务器电源：2400W/4800W高效钛金电源、AI机柜高压母线电源模组
5.2 电力电子变流模组
光伏逆变器：组串式逆变器功率单元、集中式逆变器三相逆变模组
储能变流器PCS：低压户用PCS模组、1500V高压储能变流功率单元
工业传动：变频器功率模组、伺服驱动器逆变单元、电焊机功率模块
5.3 车载电控集成模组
新能源汽车：车载OBC车载充电机、DC-DC高低压转换模组、主驱电机控制器功率单元、热泵空调电控模组
5.4 特种电力电子模组
轨道交通牵引变流模组、风电变流器功率单元、电网SVG无功补偿模组、高压脉冲电源模组
六、终端全域应用市场（需求驱动端，六大细分赛道）
6.1 新能源汽车赛道（全球第一大下游需求）
覆盖400V/800V整车平台，需求器件：SiC主驱功率模块、OBC SiC二极管、低压MOS、车载IGBT，需求增速维持30%以上，宽禁带器件渗透持续提升。
6.2 光伏与储能赛道（第二大需求市场）
集中/组串逆变器、户用/工商业储能PCS、大型电网储能电站，核心采用650V-1700V SiC器件、FS型高压IGBT，行业装机量持续扩容带动器件需求上行。
6.3 工业自动化与伺服赛道
工业变频器、伺服电机驱动器、工业机器人伺服控制器、高压焊接设备，核心器件为中高压IGBT、超结MOS、快恢复二极管。
6.4 算力与通信电源赛道（高增长新兴赛道）
AI服务器大功率电源、数据中心高压母线系统、5G基站通信电源，高频场景驱动GaN、SiC低压高频器件需求爆发。
6.5 消费电子赛道（存量基础市场）
手机快充、笔记本适配器、家电变频控制器、小型数码电源，以低压SGT MOS、650V GaN器件为主，存量稳定迭代。
6.6 电网、轨道交通、特种装备赛道（稳态长周期需求）
高铁牵引变流器、风电变流器、电网柔性输电装置、军工特种电源、船舶电力推进系统，采用6500V及以上超高压IGBT、晶闸管器件。
七、全产业链配套支撑体系（产业软性基础，不可缺失环节）
7.1 产学研技术研发体系
高校重点实验室：宽禁带半导体国家重点实验室、电力电子与功率器件研究所、单晶材料工程实验室
科研院所：中科院微电子所、中电科十三所、国家第三代半导体技术创新中心
企业研发平台：IDM企业中央研究院、晶圆代工工艺研发中心、封装可靠性实验室
7.2 行业标准与检测认证体系
标准组织：IEC国际电力电子标准委员会、中国半导体行业协会功率器件分会、汽车电子AEC-Q101可靠性标准体系
第三方检测机构：国家级半导体器件可靠性检测中心、宽禁带器件专项认证实验室
7.3 产业资本与投融资体系
国家级产业基金：集成电路产业投资基金、第三代半导体专项产业基金、新能源产业引导基金
市场化资本：硬科技股权投资机构、产业链产业资本、二级市场公募/私募机构
7.4 环保、危废与供应链配套
配套服务：电子化学品危废处理、高纯特种气体供应、精密设备维保、衬底材料循环回收、晶圆物流特种仓储
八、全产业链技术壁垒层级
| 壁垒等级 | 产业链环节 | 核心高壁垒细分技术 |
|---|---|---|
| 一级核心壁垒（全球寡头垄断） | 上游衬底与外延设备 | 6英寸SiC单晶PVT长晶、SiC MOCVD量产设备、高纯半绝缘SiC衬底、高迁移率GaN同质外延 |
| 二级关键壁垒（国产替代攻坚核心） | 中游晶圆制造工艺 | 1700V SiC MOS栅氧工艺、FS型高压IGBT厚外延、超结MOS深层沟槽刻蚀、高压离子注入系统 |
| 三级工艺壁垒（国内逐步突破） | 功率模块封装 | AMB氮化铝陶瓷基板、纳米银真空烧结、大面积金属带键合、SiC模块高温可靠性封装工艺 |
| 四级配套壁垒（成熟配套赛道） | 分立封装、下游模组、通用耗材 | 传统TO封装、低压电源模组、通用光刻胶、硅基抛光液等标准化耗材 |
