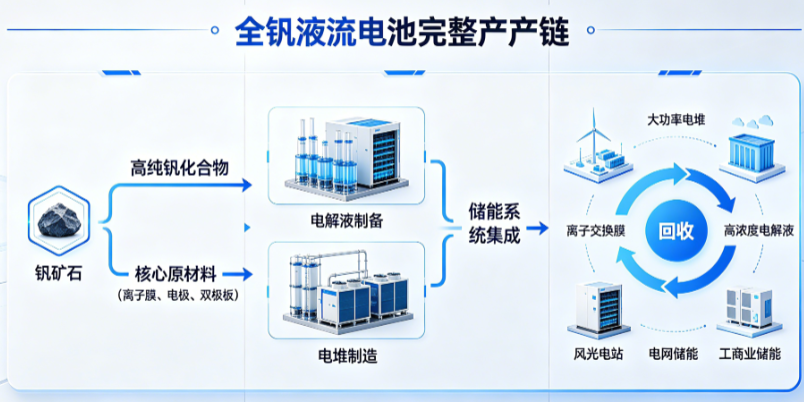

全钒液流电池（VRFB）全产业链完整框架

1.1 钒资源矿产与钒提纯原料（产业链资源约束核心）

• 钒矿原矿品类：钒钛磁铁矿、石煤钒矿、钒渣（钢铁冶炼副产循环提钒原料）

• 中间钒制品：工业级五氧化二钒V₂O₅、电池级高纯V₂O₅（纯度≥99.9%，高端体系99.99%）、三氧化二钒V₂O₃、钒粉、硫酸氧钒前驱体

• 核心工艺：火法/湿法提钒、溶剂萃取高纯钒提纯、短流程还原制备低价钒离子前驱体

• 产业约束：钒为稀散金属，供给同步受钢铁合金需求扰动，构成产业链资源周期壁垒

1.2 电解液制备基础化工原料（能量介质核心耗材）

• 酸性基底介质：电子级浓硫酸、磷酸、盐酸（硫磷混酸高浓度体系主流）

• 添加剂体系：无机稳定剂（磷酸盐、锌盐、钠盐、钾盐）、有机络合添加剂、抗析氢/析氧助剂

• 辅助溶剂：去离子超纯水（电阻率≥18.2MΩ·cm）、离子液体改性溶剂（高浓度新型电解液路线）

1.3 电堆核心电极材料（电化学反应载体）

• 碳基电极基材：聚丙烯腈基碳毡、石墨毡、复合改性碳纸、多孔碳泡沫

• 表面改性功能材料：氮/氧等离子活化试剂、金属氧化物催化涂层（Bi₂O₃、Mn₃O₄）、导电复合掺杂剂

• 关键技术：高比表面积多孔结构调控、表面官能团修饰、电化学催化活性提升、耐钒离子腐蚀改性

1.4 离子交换膜基材（一级核心技术壁垒，分隔离子传导介质）

• 全氟磺酸膜（PFSA，商业化主流）：全氟树脂单体、磺化树脂、PTFE多孔复合增强基材

• 非氟离子膜（中长期降本路线）：聚醚醚酮PEEK、聚酰亚胺PI、聚苯并咪唑PBI、磺化聚砜SPSF基体树脂

• 配套助剂：膜表面改性剂、钒阻隔涂层、交联固化剂

• 核心性能指标：钒离子渗透率、质子传导率、化学耐酸性、机械拉伸强度、20000次循环稳定性

1.5 双极板/集流体基材（导电流场载体）

• 石墨系材料：天然鳞片石墨、人造石墨粉、导电炭黑、碳纤维增强填料

• 高分子粘结基体：PVDF、酚醛树脂、环氧树脂、热塑性复合树脂

• 金属复合基材（轻量化路线）：钛合金板、不锈钢防腐复合镀层、导电涂层

• 工艺配套：模压成型脱模剂、流场刻蚀助剂、导电改性填充剂

1.6 电堆密封与辅助结构材料

• 密封件：耐酸氟橡胶FKM、全氟醚橡胶FFKM、PTFE垫片

• 端板/紧固件：环氧绝缘板、高强度玻璃钢、防腐不锈钢螺栓、绝缘套管

• 管路流体材料：耐酸PVDF、CPVC、氟塑料软管、防腐阀门内衬

1.7 系统配套辅助原材料

• 储液罐基材：HDPE高密度聚乙烯、玻璃钢FRP、内衬防腐涂层

• 循环泵配件：耐酸叶轮、陶瓷轴承、防腐密封环

• 温控介质：导热防冻液、防腐换热流体

2.1 电解液工业化制备环节（占系统成本40%-52%）

• 主流制备工艺路线：电解还原法、溶剂萃取高纯钒法、化学还原合成法、连续化一体化短流程合成工艺

• 电解液产品细分：1.5-2.0mol/L常规商用电解液、2.5-3.0mol/L高浓度宽温域电解液、混合酸体系低温电解液、可租赁标准化钒电解液

• 配套专用设备：连续合成反应釜、高纯过滤膜机组、在线浓度检测系统、恒温熟化罐、电解液灌装成套设备

• 核心工艺壁垒：钒离子价态精准控制、高温抗沉淀组分调控、长循环无衰减配方体系、连续化量产纯度一致性控制

2.2 电堆核心部件独立制造分赛道

2.2.1 离子交换膜产线

• 工艺：树脂聚合、磺化改性、流延成膜、复合增强、交联固化、分切检测

• 专用设备：聚合反应釜、高精度流延机、双向拉伸设备、膜性能在线测试仪（钒渗透/阻抗自动检测）

2.2.2 碳毡/石墨毡电极产线

• 工艺：原丝碳化、高温石墨化、等离子表面活化、催化涂层浸渍、烘干定型、裁切分条

• 核心设备：连续碳化炉、高温石墨化窑、等离子改性处理机组、孔隙率在线检测设备

2.2.3 复合双极板产线

• 工艺路线：模压成型工艺、挤出成型工艺

• 工序：粉体混料、热压成型、流场精密刻蚀、表面导电改性、气密性检测

• 关键设备：高温模压机、多物理场流场数控雕刻机、电导率全自动测试仪

2.2.4 电堆装配成套工序

• 标准化叠堆流程：膜电极MEA复合→双极板/电极交替堆叠→密封垫片对位→端板压紧→整体紧固→气密性检测→内阻/功率性能分档测试

• 工艺壁垒：数百片单电池堆叠一致性控制、长循环密封无漏液工艺、流体流场均匀性匹配、电堆内阻均一化管控

• 电堆产品分级：户用小功率电堆（5-50kW）、工商业中功率电堆（100-500kW）、电网级大功率电堆（1MW及以上）

2.3 储能系统集成配套电力电子设备（功率调控核心）

• 储能变流器VRFB专用PCS：双向AC-DC变流模块、长时储能专用控制算法、宽电压适配拓扑、孤岛保护单元

• 电池管理系统BMS：钒电解液浓度在线监测模块、单电堆均衡控制、温度全域采集、钒离子价态失衡预警、循环寿命管理算法

• 流体循环辅助系统：耐腐蚀磁力循环泵、正负双路独立管路、流量闭环调控阀、多级过滤杂质装置、储液罐液位监测模块

• 热管理温控系统：一体化换热机组、宽温域冷热双控、电解液恒温循环管路、高温沉淀预警温控模块

• 电网调度EMS能量管理系统：风光储协同调度算法、并网调频调压控制、多站集群协同管理平台

2.4 全钒液流储能电站整装集成环节

• 模块化集成单元：标准功率单元集装箱、大容量储液罐舱、电控设备舱、一体化温控舱

• 集成工程工艺：多电堆串并联拓扑匹配、管路流体阻力均衡设计、防腐整体管路布局、消防安全一体化配套、电站级防雷绝缘工程

• 配套产线：电解液标准化灌装、电解液回收再生处理成套设备（钒离子循环提纯产线）

3.1 新能源发电侧配套储能（行业第一大需求场景）

集中式风光电站强制配储：风电基地、大型地面光伏电站4h/8h长时储能配套，满足风光消纳、出力平滑、弃风弃光抑制；分布式光伏配套：村级光伏、工商业屋顶光伏配套长时储能系统，适配自发自用余电上网政策；多地出台风光项目强制配储政策，长时储能硬性指标优先匹配全钒液流本征安全、超长循环优势。

3.2 电网侧独立储能电站（政策红利核心赛道）

电网调峰填谷、短时调频、备用容量支撑、跨时段电力套利；区域电网柔性输电配套、偏远县域电网容量支撑、多用户绿电直连配套储能；百兆瓦级长时独立储能电站（100MW/400MWh、200MW/800MWh标杆项目）为核心落地载体。

3.3 用户侧工商业与园区微网储能

• 高耗能工业园区：峰谷电价套利、变压器容量扩容、应急不间断供电

• 数据中心算力机房：长时安全备用电源、瞬时功率缓冲，匹配AI服务器峰值负荷需求

• 零碳园区、乡村综合能源站、海岛离网微电网、矿区独立供电系统

3.4 特种专用储能场景（差异化增量市场）

• 军工特种电源、轨道交通应急储能、港口岸电储能、偏远基站离网供电

• 氢能制储耦合配套、二氧化碳捕集配套储能、虚拟电厂VPP聚合单元

4.1 产学研技术研发体系

• 国家级科研平台：国家第三代半导体技术创新中心、液流电池国家重点实验室、钒资源高效利用工程研究中心

• 高校院所：冶金工程、电化学、电力电子专业实验室（昆明理工、中南大学、大连化物所等）

• 企业研发平台：电解液配方实验室、膜材料性能测试中心、大功率电堆仿真实验室、系统集成多物理场仿真平台

4.2 行业标准与第三方检测认证体系

• 标准制定机构：IEC液流电池国际标准委员会、中国储能产业技术联盟CNESA、电力行业电化学储能标准工作组

• 全链条检测项目：钒原料纯度检测、电解液稳定性循环测试、离子膜钒渗透率检测、电堆功率效率检测、20000次长循环可靠性测试、电站并网安全认证

• 第三方机构：国家级储能产品质量检测中心、宽温域液流电池专项验证实验室

4.3 产业资本与金融配套体系

• 国家级产业基金：集成电路与新型储能专项基金、钒资源绿色开发引导基金、长时储能示范项目贴息资金

• 创新商业模式配套：电解液融资租赁、钒电解液资产证券化、储能电站REITs融资、钒资源长协锁价金融工具

4.4 环保、循环回收与供应链配套

• 钒电解液再生回收体系：废旧电解液钒离子提纯、价态还原再生成套工艺，钒资源循环利用率可达70%以上

• 危废处理配套：酸性化工废液处理、废膜/废碳毡资源化回收、生产废气脱硫中和系统

• 供应链配套：特种防腐物流储罐、高纯钒原料仓储、大功率储能装备特种运输体系

6.1 长时储能系统（4h及以上）

• 电解液：45%-52%

• 电堆核心部件（膜+电极+双极板）：28%-33%

• PCS/BMS电控系统：8%-12%

• 储液罐/管路/集成配套：6%-10%

• 施工运维：3%-5%

6.2 短时工商业系统（2h以内）

电堆部件占比提升至40%，电解液占比下降至35%，功率硬件价值权重提升。
