玻璃基光子共封装(Glass Interposer/Glass Bridge)全产业链深度分层框架
1.1 高纯玻璃前驱体化工原料(玻璃熔制核心粉料)
为超薄低损耗特种光学玻璃提供高纯固相、液相熔制原料,直接决定玻璃介电常数、光吸收损耗、热膨胀系数三大核心封装指标,是玻璃基基板性能底层约束条件。
高纯二氧化硅粉体:电子级高纯石英砂、气相白炭黑、熔融石英微粉
碱土金属改性氧化物:高纯氧化硼、高纯氧化钡、高纯氧化锶、高纯氧化铝
稀土光学改性助剂:氧化镧、氧化钇、氧化铌、氧化钽(调控光损耗与折射率)
助熔与澄清高纯试剂:电子级纯碱、高纯硝酸钠、二氧化锡澄清剂、锑系除泡剂
低碱钝化添加剂:高纯氧化锆、氧化钛,抑制离子迁移引发的高速信号漏电损耗
1.2 特种超薄光学玻璃原片成品基材
分三大技术路线玻璃基板,分别适配无源光波导、光电异质集成、高密度高速布线三类封装场景,覆盖800G/1.6T/3.2T CPO全场景需求。
超低损耗无源光波导玻璃:硼硅酸盐超低光吸收玻璃、铌酸盐高折射率波导专用玻璃
0.05dB/cm级超低传输损耗原片、可湿法刻蚀三维光波导基材
高紫外透光改性玻璃,适配激光直写光波导制备工艺
高密度高速布线玻璃中介层(Glass Interposer):无碱铝硼硅超薄电子玻璃
热膨胀系数匹配硅片/砷化镓光芯片超薄基板(厚度50μm-300μm)
低介电常数Dk≤3.8高速信号传输专用玻璃,抑制112Gbps以上串扰
康宁Glass Bridge专用复合改性玻璃:光刻可加工复合层玻璃、多层复合光学玻璃
表层可光刻光波导层+底层高刚性支撑复合一体玻璃基板
耐高低温循环封装改性玻璃,适配-40℃~125℃算力设备工作区间
1.3 玻璃基板表面改性与功能涂层原料耗材
物理气相沉积靶材:高纯铜靶、金靶、铝靶、钛钨阻挡层靶材、镍钯凸块靶材
光学功能镀膜材料:氮化硅钝化膜、氧化硅增透膜、金属氧化物高反射膜粉体
光刻配套化学品:电子级正性光刻胶、负性光波导光刻胶、显影液、剥离液、蚀刻液
表面钝化浆料:低应力无机钝化浆料、抗湿气阻隔涂层前驱体
2.1 异质集成键合封装材料
低温共熔金属键合材料:微米级铟焊球、锡银铜低温焊膏、金锡共晶焊料
光学透明粘接材料:低应力紫外固化光学胶、耐高温硅基光学封装胶
导电互连材料:各向异性导电膜ACF、纳米银导电浆、铜微柱导电填料
2.2 电磁屏蔽与应力缓冲辅材
超薄电磁屏蔽膜、石墨导热缓冲膜、低模量应力吸收硅胶垫
封装阻焊油墨、耐高温绝缘包覆树脂、低CTE填充环氧复合材料
2.3 检测、载具与制程消耗辅材
光学载具陶瓷基板、蓝宝石校准标准片、激光切割保护膜、耐高温载带
电子级高纯清洗试剂、超纯水过滤膜、无尘擦拭耗材、等离子清洗气体
3.1 前段玻璃基板成型与超薄化加工设备
完成厚玻璃原片向50-300μm超薄基板的减薄、抛光、分切、应力退火全制程,决定基板平面度、翘曲度、表面粗糙度三大封装核心指标。
浮法电子玻璃熔制与拉薄产线:超薄玻璃连续拉薄窑炉、在线厚度闭环检测系统
超薄玻璃减薄设备:双面化学蚀刻减薄机、机械研磨抛光一体机、单面精密抛光机
激光微加工设备:飞秒激光打孔机、紫外激光直写光波导系统、激光分切切割机
热处理设备:连续式玻璃应力退火炉、快速升降温退火真空炉
清洗制程设备:兆声波精密清洗线、等离子表面活化清洗机、无尘干燥烘箱
3.2 微纳光刻与薄膜沉积成套设备(光波导、金属布线制备核心)
光刻曝光系统:步进式紫外光刻机、激光直写无掩模光刻设备、接触式高精度光刻机
真空薄膜沉积设备:磁控溅射镀膜机、电子束真空蒸镀机、PECVD等离子沉积设备
干法微纳刻蚀设备:感应耦合等离子体ICP刻蚀机、反应离子RIE刻蚀系统
显影、剥离、湿法刻蚀全自动产线:单片式湿法处理机、精密药液循环控制系统
3.3 后端异质集成、封装、耦合校准专用设备
高精度微组装键合设备:自动热压键合机、低温共熔焊球贴片机、倒装芯片键合机
光子耦合对准设备:六自由度亚微米级光学耦合平台、自动光功率校准系统
固化与密封设备:紫外固化隧道炉、真空高温封装固化炉、氮气密封腔体
自动化分选检测设备:光学插入损耗自动测试仪、高速电学信号完整性测试机、冷热冲击测试箱
4.1 玻璃基无源光波导芯片(Glass Bridge核心功能层)
替代传统FAU光纤阵列、分立光学耦合器件,实现光分束、耦合、偏振调控、延迟线集成一体化,是CPO架构降本关键核心元器件。
基础集成光波导器件:玻璃基单模光波导阵列、1×N/N×N光分束器、多模干涉耦合器MMI
偏振与相位调控器件:玻璃基偏振分光光栅、相位延迟光波导、偏振旋转集成光路
高速互连耦合组件:玻璃基2D光纤耦合阵列、多通道光准直微透镜集成芯片
波长复用器件:玻璃基阵列波导光栅AWG、薄膜滤波集成光波导芯片

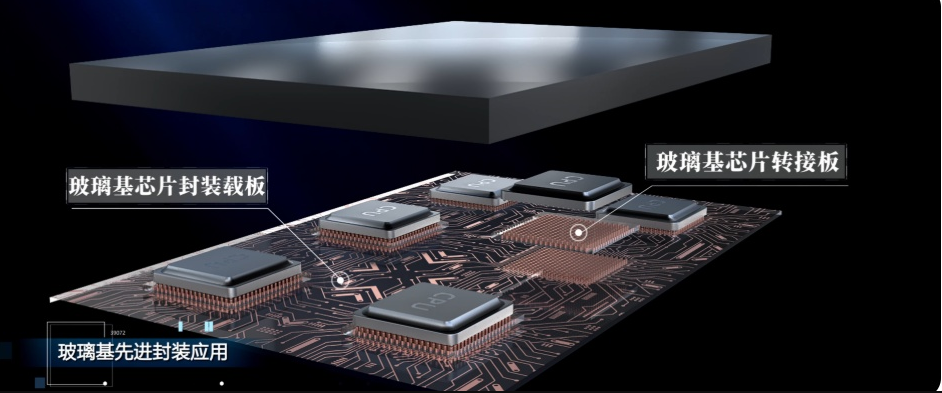

4.2 玻璃中介层高速电子布线基板(Glass Interposer)
作为光芯片、电驱动芯片、ASIC芯片之间高密度互连中介层,解决硅中介层成本高、损耗大、厚度受限行业痛点。
高密度RDL重布线玻璃载板:2/4/6层超薄金属布线玻璃中介层、微米级通孔互连基板
光电复合集成载板:一侧光波导、一侧高速电子布线一体化复合玻璃基板
多芯片共封装底座:适配4/8/16通道光引擎的大尺寸玻璃集成封装基板
4.3 配套光学微结构组件
玻璃基微透镜阵列、菲涅尔准直微结构、光栅耦合器集成玻璃组件
三维立体玻璃微流控散热通道集成基板(适配液冷算力光模块)
5.1 异质混合封装代工服务
光芯片-玻璃基板倒装键合代工:砷化镓/磷化铟光芯片与玻璃中介层低温键合
电驱动芯片/硅ASIC与玻璃载板共封装代工、多芯片三维堆叠集成封装
Glass Bridge光波导与光引擎一体化耦合封装代工
5.2 模组级集成组装
800G/1.6T/3.2T玻璃基CPO光引擎模组组装、高速光电转换子系统集成
算力服务器内置光电互连子板、玻璃基光互连背板模组集成
边缘智算小型化光收发一体模块封装组装
5.3 全维度可靠性与性能测试验证环节
光学性能测试:插入损耗、回波损耗、串扰、波长均匀性、耦合效率全域扫描测试
高速电学性能测试:112G/224Gbps信号完整性、阻抗匹配、电磁干扰EMI测试
环境可靠性加速测试:高低温循环、湿热老化、温度冲击、高压蒸煮HAST测试
长期寿命加速老化测试:持续光功率老化、长期湿热应力老化、机械振动冲击测试
6.1 超大规模AI智算基础设施(最大需求终端)
GPU/HBM集群服务器内置3.2T/6.4T玻璃基CPO光引擎模组
数据中心TOR/Spine高速交换机、液冷算力机柜一体化光电互连系统
边缘本地推理智算节点、轻量化离线AI服务器小型光互连模块
智算中心高速光电背板、机架级玻璃基光互连布线系统
6.2 全光通信网络设备
F5G全光承载网核心路由器、城域高速光传输设备、5G/6G宏基站光收发单元
卫星地面站高速光通信终端、空天地一体化算力传输光电模组
工业互联网全光交换机、工厂边缘算力高速互连设备
6.3 消费级端侧AI硬件终端
高端AI PC、AI笔记本内置高速玻璃基光电互连模块
AR/MR头戴设备、MicroLED车载显示光学互连集成组件
人形机器人机载高速光电传输单元、灵巧手感知光信号传输模组
6.4 军工航天特种光电场景
机载雷达高速光互连系统、航天卫星轻量化光电传输封装模组
舰载高速信号处理光引擎、军用便携边缘智算光电模块
7.1 光子与封装EDA设计软件产业链
光波导仿真设计软件:光子模式仿真、光束传播BPM仿真、耦合效率仿真工具
玻璃中介层RDL布线EDA软件、高速信号完整性仿真工具、异质封装热仿真软件
三维共封装协同设计平台:光-电-热多物理场耦合仿真一体化工具
7.2 第三方检测、标准与认证服务机构
光电子元器件第三方性能检测实验室、封装可靠性加速验证平台
CPO共封装行业标准制定、玻璃基基板可靠性国标/行标起草机构
芯片封装产品合规认证、算力设备光电模组准入检测机构
7.3 工艺研发、产线集成技术服务商
玻璃基光波导成套工艺方案提供商、超薄玻璃封装量产线整线集成商
异质集成封装工艺研发外包、产线工艺优化技术咨询服务商
设备耗材匹配工艺调试、量产良率提升专项技术服务企业
7.4 下游终端设备原厂研发设计端
云厂商智算硬件研发中心、通信设备商光引擎预研实验室、消费电子硬件研发部门
军工航天院所光电封装预研项目组、半导体光芯片企业封装研发平台

产业链分层逻辑说明
本框架遵循「上游原料基材→上游配套辅材→中游加工设备→中游元器件制造→中游封装测试代工→下游终端应用→配套支撑产业」完整产业传导逻辑,完全覆盖Glass Bridge玻璃基无源光波导、Glass Interposer玻璃中介层两大主流玻璃基共封装技术路线,细分层级延伸至粉体化工、精密真空装备、光子仿真EDA、军工特种封装等细分交叉赛道,达到博士论文产业框架完整度、细分颗粒度标准,完整区分原料、设备、元器件、封装、终端、配套六大产业层级,无细分环节缺失。
